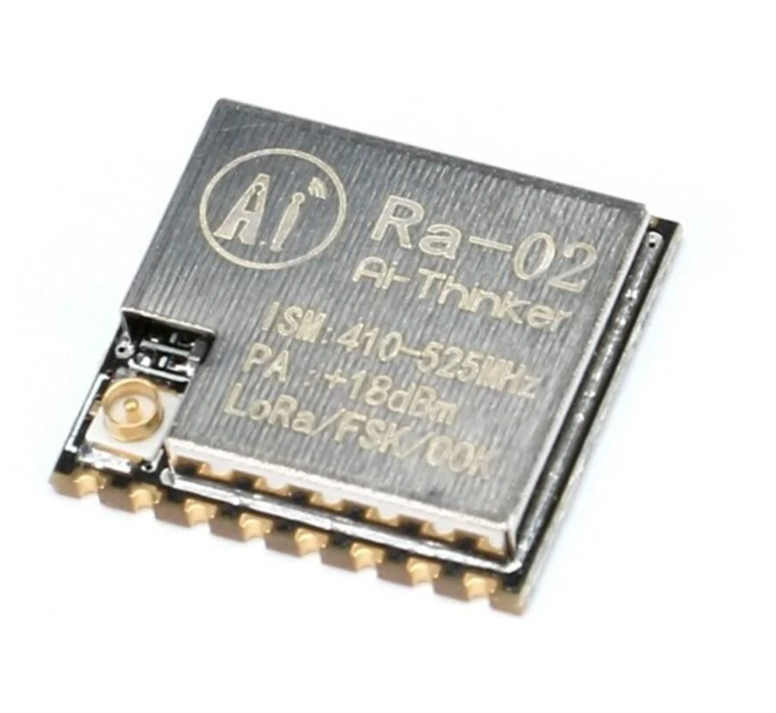

LORA RA-02 433MHz Uzun Menzilli Kablosuz Alıcı Verici SX1278
Lora RA-02 433MHz modülü, ESP8266 ve ESP32 çiplerinin üreticisi olan AI-THINKER firması tarafından tasarlanmış olup, içinde SEMTECH SX1278 kablosuz alıcı verici yongası barındırır. Bu modül, uzun mesafe iletişim ihtiyaçları için ideal bir çözümdür.
SX1278 RF modülü; otomatik sayaç okuma, akıllı ev otomasyonları, uzaktan sulama sistemleri ve meteorolojik veri okuma gibi ağ uygulamalarında kullanılmak üzere tasarlanmıştır. Modül, IoT projelerinde açık alanda 10 km'ye kadar veri iletişimi sağlayarak uzun mesafeli iletişim avantajı sunar.
İki adet Lora RA-02 433MHz modülüyle, IoT projelerinizde verici ve alıcı işlevlerini yerine getirebilir ve IPEX anten ile açık alanda 10 km mesafeye kadar iletişim kurabilirsiniz.
Bu modül, üzerinde IPEX anten bağlantı soketine sahiptir. Ancak anten ürüne dahil edilmemektedir. Uyumlu anten seçeneklerini sitemizden inceleyebilirsiniz.
LORA RA-02 433MHz Uzun Menzilli Kablosuz Alıcı Verici Özellikleri
- LORA yayılma spektrum modülasyonu
- -141 dBm'ye kadar düşük alıcı hassasiyeti
- Half-duplex SPI haberleşme desteği
- 300 kbps'ye kadar ayarlanabilir veri hızı
- FSK, GFSK, MSK, GMSK, Lora ve OOK modülasyonlarıyla uyumlu
- 127 dB RSSI dalga genişliği
- Otomatik RF sinyali algılama
- SMD-16 yapı tipi
- SPI arayüzü
- Boyutlar: 17x16 mm
- Frekans aralığı: 410 - 525 MHz
- IPEX anten bağlantısı
- 18±1 dBm maksimum çıkış gücü
- 433 MHz’de: TX 93mA, RX 12.15mA, Standby: 1.6mA
- 470 MHz’de: TX 97mA, RX 12.15mA, Standby: 1.5mA
- Çalışma voltajı: 2.5 - 3.7V (Önerilen: 3.3V)
- Çalışma sıcaklığı: -30°C ile 85°C arası
Lora RA-02 433MHz Modülünün Pin Yapısı
| Pin |
Tanım |
| 1, 2 |
GND |
| 3 |
3.3V Güç Girişi |
| 4 |
RESET |
| 5 |
DIO0 - Dijital IO0 |
| 6 |
DIO1 - Dijital IO1 |
| 7 |
DIO2 - Dijital IO2 |
| 8 |
DIO3 - Dijital IO3 |
| 9 |
GND |
| 10 |
DIO4 - Dijital IO4 |
| 11 |
DIO5 - Dijital IO5 |
| 12 |
SCK - SPI Saat Girişi |
| 13 |
MISO - SPI Veri Çıkışı |
| 14 |
MOSI - SPI Veri Girişi |
| 15 |
NSS - SPI Seçim Girişi |
| 16 |
GND |
Lora RA-02 Modülünün Arduino UNO ile Bağlantısı
| Lora Pin |
Arduino Pin |
| 3.3V |
3.3V |
| GND |
GND |
| NSS |
D10 |
| DIO0 |
D2 |
| SCK |
D13 |
| MISO |
D12 |
| MOSI |
D11 |
| RST |
D9 |
Lora RA-02 Modülünün Arduino Nano ile Bağlantısı
Not: Arduino Nano’nun dahili regülatörü, Lora RA-02 modülünün çalışma akımını karşılayamayabilir. Bu yüzden harici bir güç kaynağı kullanılması önerilir.
| Lora Pin |
Arduino Nano Pin |
| 3.3V |
Harici güç kaynağı |
| GND |
GND |
| NSS |
D10 |
| DIO0 |
D2 |
| SCK |
D13 |
| MISO |
D12 |
| MOSI |
D11 |
| RST |
D9 |
RA-02 Kullanım İpucu: Modülün kullanımı sırasında, Lora RA-02 433MHz modülündeki tüm GND pinleri doğru şekilde topraklanmalıdır. Aksi takdirde sinyal iletiminde ve alımında hatalar meydana gelebilir.
