Adafruit CH334F Mini 4 Portlu USB Hub Breakout Kartı (ROB-886)

Fiyat : ₺721,00  + KDV
KDV Dahil : ₺865,20
Stok Miktarı : 20
₺166,64 `den başlayan taksitlerle

Adafruit CH334F Mini 4 Portlu USB Hub Breakout Kartı





Genel Ürün Özellikleri

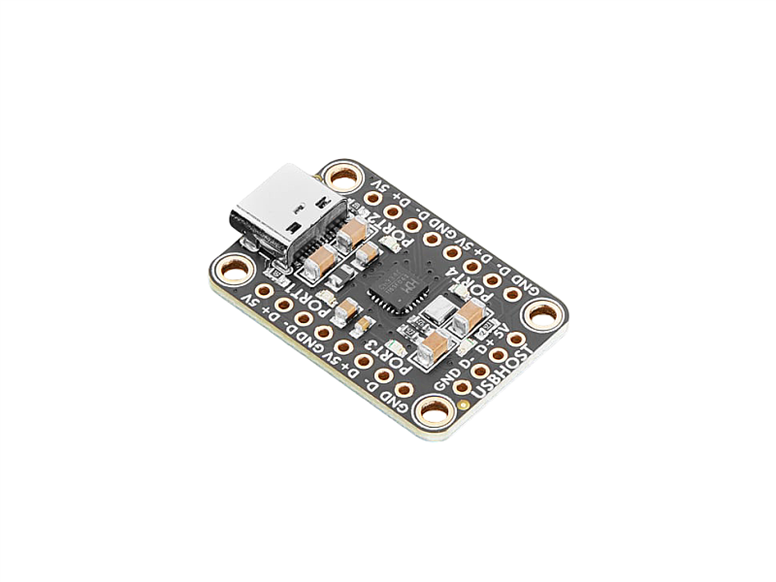

CH334F USB hub denetleyicisiyle tek USB 2.x host bağlantısını dört bağımsız downstream porta dağıtan, gömülü projeler için tasarlanmış orijinal Adafruit breakout kartıdır.

Downstream USB soketleri yerine 5V, D+, D- ve GND lehim pedleri sunarak kartın cihaz içine doğrudan entegre edilmesini sağlar.

Kullanım Alanları

  • Raspberry Pi ve gömülü Linux sistemlerine USB port ekleme
  • Özel klavye ve kontrol paneli projeleri
  • Cihaz içi kompakt USB hub tasarımı
  • Endüstriyel ve eğitim amaçlı USB dağıtımı

Teknik Özellikler

Çalışma Voltajı 5V DC USB besleme
Çalışma Akımı Kart tüketimi düşüktür; toplam downstream yük akımı host/güç kaynağının 5V kapasitesiyle sınırlıdır
Hub Denetleyicisi CH334F
Port Sayısı 1 upstream, 4 downstream
USB Standardı USB 2.0/2.1 hub; USB 1.1 ile geriye uyumlu
Bağlantılar Upstream USB-C veya 5V/D+/D-/GND pinleri; her port için 5V/D+/D-/GND
Performans MTT modu; her port için bağımsız transaction translator
Göstergeler Host ve port durum LED'leri; jumper kesilerek kapatılabilir
ESD USB pinlerinde 6kV geliştirilmiş ESD koruması
Boyutlar 31.6 x 20.4 x 4.8mm
Ağırlık 2.9g

Avantajlar ve Faydaları

  • Dört USB portu çok küçük alana sığdırır
  • Soketsiz yapı sayesinde özel cihaz içine kolay entegrasyon
  • MTT ile eş zamanlı port performansı

Nasıl Kullanılır?

  1. Host bağlantısı için USB-C portunu veya USBHOST pinlerini kullanın; ikisini aynı anda bağlamayın.
  2. Her çevre birimini ilgili PORT üzerindeki 5V, D+, D- ve GND noktalarına bağlayın.
  3. USB diferansiyel veri hatlarını kısa, eş uzunlukta ve parazit kaynaklarından uzak tutun.
  4. Toplam çevre birimi akımının host 5V kapasitesini aşmadığını doğrulayın.

Sıkça Sorulan Sorular (SSS)

USB soketleri dahil mi?

Hayır; downstream portlar lehim pedleri olarak sunulur.

USB 3.0 hızında çalışır mı?

Hayır; ürün USB 2.x hub'dır.

Harici besleme bağlanabilir mi?

Kart 5V ile çalışır; host geri beslemesini önlemek için güç mimarisi USB kurallarına uygun tasarlanmalıdır.

Paket İçeriği

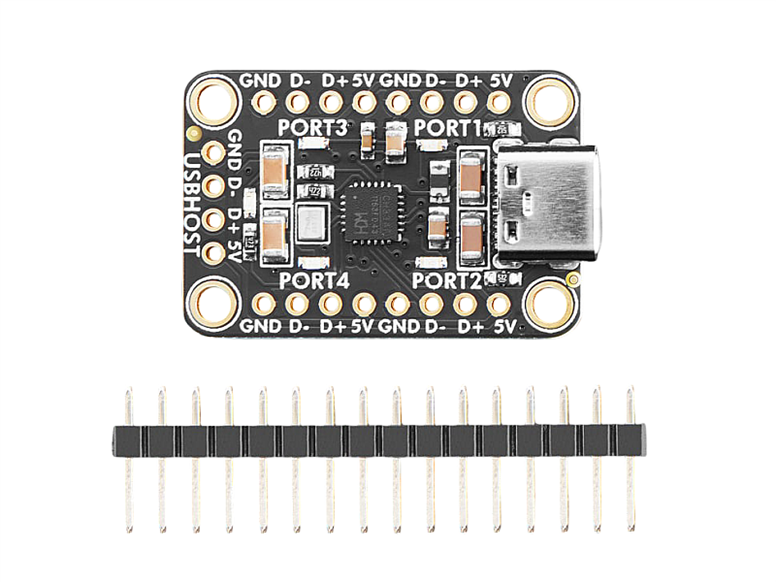

  • 1 adet Adafruit CH334F Mini 4-Port USB Hub Breakout
  • 1 adet pin header
